Die folgenden Übungen werden in

simulator.io

durchgeführt.

1. Realisiere einen Halbaddierer aus einem XOR- und einem AND-Gatter.
2. Baue aus zwei Halbaddieren (HA) und einem OR-Gatter einen Volladdierer.
3. Baue aus vier Volladdierern (FA) einen Rechner für zwei Zahlen von je vier Bit Breite. Eine rote LED soll signalisieren, wenn die Rechnung ungültig ist.
   Hinweis: Ordne die vier FA nebeneinander an. Die beiden Eingangszahlen stehen über der Schaltung, das Ergebnis unter der Schaltung.

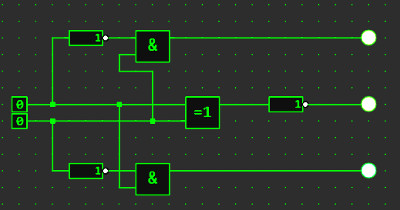

4. Baue die unten stehende Schaltung auf. Welche Funktion realisiert sie?
   Hinweis: Wer keine Lust hat, die Schaltung in der Simulation aufzubauen, kann die Funktionsweise auch mit Papier und Stift erforschen.
