Verbindung zwischen den Netzwerken (Internet)

Ziel: Es werden zwei Netzwerke über einen Vermittlungsrechner miteinander verbunden. Der Vermittlungsrechner wird so eingestellt, dass eine Kommunikation zwischen den beiden Netzwerken möglich ist.

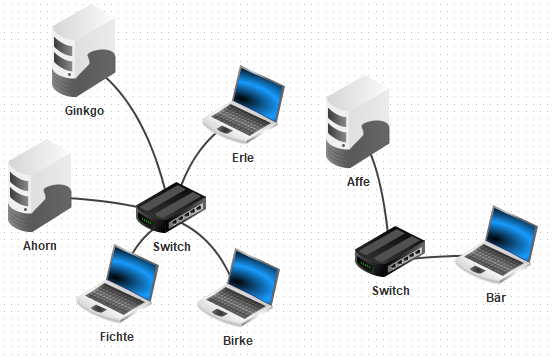

Erstelle ein zweites Netzwerk. Rechner Affe ist der DHCP-Server. Er bekommt die IP-Adresse 192.168.1.10 und verteilt an die angeschlossenen Rechenr IP-Adressen ab 192.168.1.11.

Bevor es weitergeht, teste das zweite Netzwerk. Bär muss über den DHCP-Server eine IP-Adresse erhalten!

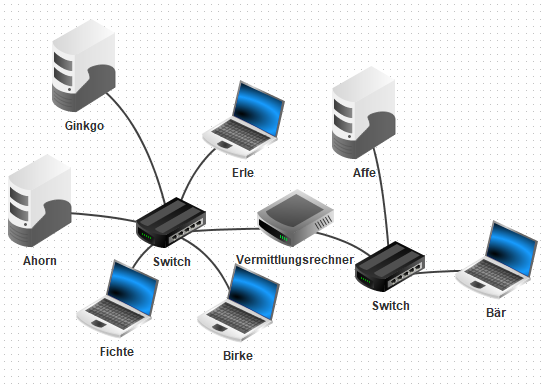

Verbinde die beiden Netzwerke mit Hilfe eines Vermittlungsrechners. Für die einfache Verbindung zwischen zwei Netzwerken reichen zwei Schnittstellen aus.

Der Vermittlungsrechner muss folgende Aufgaben erfüllen

  • Kommunikation zwischen Rechnern im Baum-Netzwerk darf nicht in das Tier-Netzwerk gelangen und umgekehrt.
  • Soll aus dem Baum-Netzerk ein Rechener außerhalb des Netzwerkes angesprochen werden, muss die Anfrage erkannt und weitergeleitet werden.

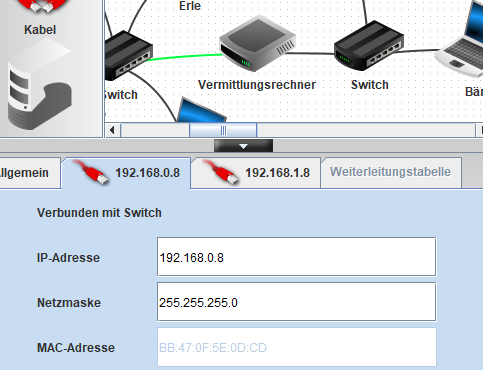

Der Vermittlungsrechner hat in diesem Beispiel 2 Netzwerkkarten (2 Schnittstellen), je jeweils eine IP-Adresse per Handeinstellung bekommen. Die zum Baum-Netzwerk gehört, bekommt 192.168.0.8 und die zum Tier-Netzwerk bekommt 192.168.1.8.

In dem Tab Allgemein muss automatisches Routing angewählt werden!

Der Vermittlungsrechner blockiert nun vom Baum-Netzwerk alle IP-Adressen, die mit 192.168.0 beginnen. Das es genau diese drei ersten Zahlen sind, wird über die Netzmaske 255.255.255.0 eingestellt.

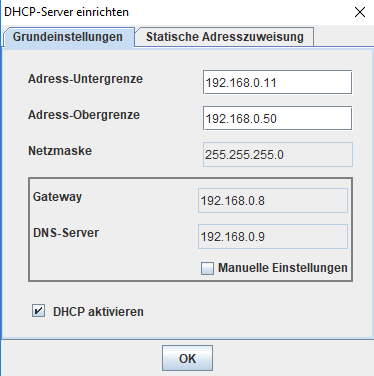

Als letztes muss der DHCP-Server jedem Rechner, der eine IP-Adresse erhält, auch noch mitteilen, wo das Tor nach draußen ist (Gateway) und wo sich der DNS-Server befindet.

Wenn das in beiden Netzwerken gemacht wurde, müssen noch bei den beiden Serverrechnern im Baum-Netzwerk das Gateway und der DNS-Server per Hand eingetragen werden.

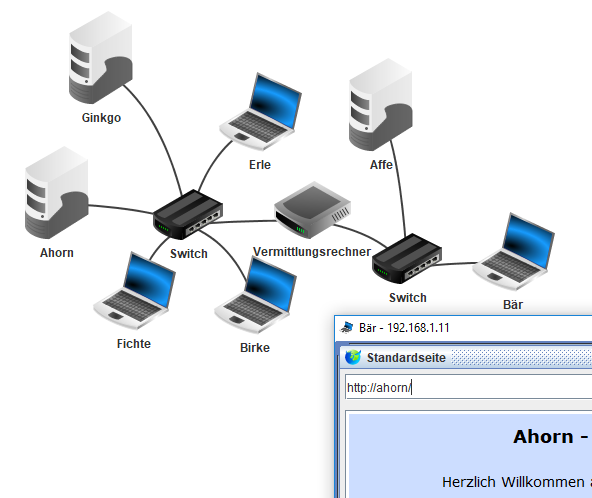

Wenn das alles richtig eingestellt wurde, kann vom Rechner Bär im Tier-Netzwerk die Ahorn-Website aufgerufen werden. Beachte dabei, wie das Bild portionsweise durch das Netz geschickt wird.
