Materialien zum Unterricht

Das erste Diagramm

Aufgabe: Zeichne ein einfaches Diagramm aus vier Koordinatenpunkten.

1. Im body der Seite wird einfach ein leerer Bereich eingefügt.

   Dort erscheint dann das Diagramm.


2. Danach wird im Head die Stelle vorbereitet, in der dann das Programm zum Erstellen des Diagramms geschrieben wird:



3. In diesen Script-Teil schreibt man eine Funktion, die nach dem Laden der Seite automatisch ausgeführt wird:



4. In dieser Funktion werden die Anweisungen zum Zeichnen des Diagramms geschrieben:

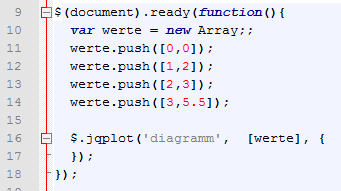

   Zeile 10: Der Speicherplatz für die Werte wird vorbereitet. Es ist eine Variable mit dem Namen werte und vom Typ Array.
   Zeile 11 - Zeile 14: In das Array werden Wertepaare hineingepackt.
   Zeile 16 - Zeile 17: Es wird angewiesen, dass in den Bereich diagramm mit den Werten aus der Variablen werte ein Diagramm gezeichnet wird. Die Einteilung der Achsen, das Zeichnen der Punkte und das Verbinden übernehmen die drei Programme, die weiter oben eingebunden wurden.
5. Fertig

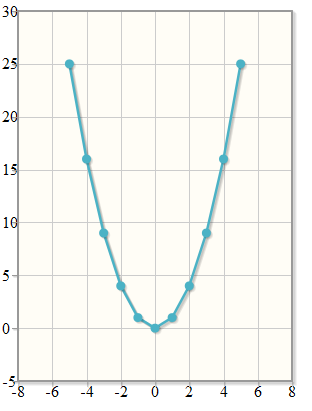

Aufgabe: Ändere die Eingabe der Zahlenpaare so um, dass eine Parabel gezeichnet wird.
